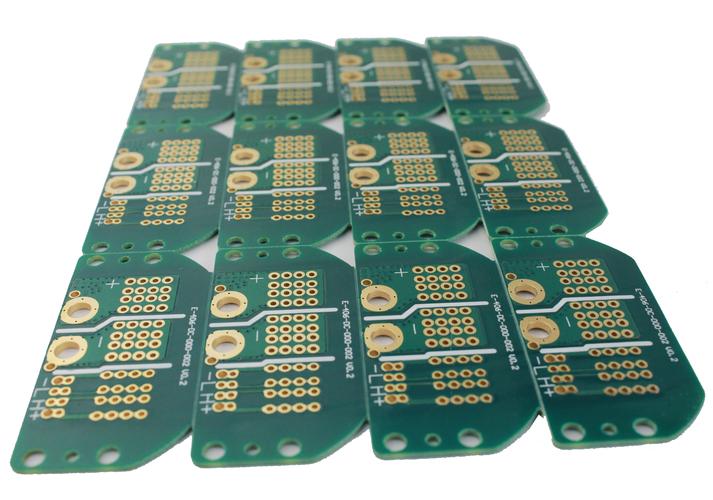

在当今的电子设计领域，随着设备功率需求的不断增加，对电路板的承载能力提出了更高要求。4oz厚铜电路板，作为一种特殊类型的PCB（印制电路板），正逐渐成为高功率、高电流应用中的关键技术解决方案。本文将深入探讨4oz厚铜电路板的定义、优势、制造挑战及其典型应用领域。

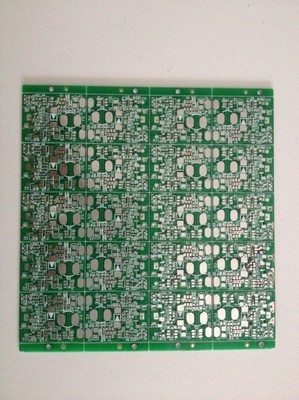

什么是4oz厚铜电路板？

铜厚是PCB制造中的一个关键参数，通常以盎司每平方英尺（oz/ft²）为单位来衡量。1oz铜厚约等于35微米（μm）。因此，4oz厚铜电路板指的是其铜层厚度约为140微米（即4×35μm），远高于标准PCB常见的1oz（35μm）或2oz（70μm）铜厚。这种增加的铜厚主要应用于需要承载大电流或高效散热的电路层。

核心优势：为何选择4oz厚铜？

1. 高电流承载能力：根据导体的电阻公式，导体的横截面积越大，其电阻越小，从而能够承载更大的电流而不至于过热。4oz厚铜通过增加铜箔厚度，显著降低了导线的电阻，适用于电源模块、电机驱动、大功率LED照明及工业控制系统等高电流场景。

1. 优异的散热性能：铜是优良的热导体。更厚的铜层可以更有效地将电路板上产生的热量（如来自功率器件）传导并分散到整个板面，或通过热过孔传递到散热层，从而降低热点温度，提高系统可靠性。

1. 增强机械强度：较厚的铜层为PCB提供了额外的结构刚性，特别是在存在大尺寸元件或需要承受机械应力的应用中，能减少弯曲和变形。

1. 减少电压降：在大电流路径上，即使很小的电阻也会导致显著的电压损失（IR Drop）。使用厚铜可以最小化这种损失，确保电源完整性和终端设备的稳定运行。

制造工艺与挑战

制造4oz厚铜PCB比标准PCB更为复杂，面临多项挑战：

• 蚀刻难度：铜层越厚，蚀刻出精细线路的难度越大。需要更精确地控制蚀刻参数，以防止侧蚀（Underetch）导致线宽偏差，这可能会限制设计的最小线宽/线距。

• 层压工艺：厚铜与半固化片（PP）在层压时，需要确保树脂充分填充铜箔之间的空隙，避免出现分层或空洞等缺陷。这通常需要调整压合温度、压力和时间。

• 钻孔与孔金属化：对厚铜板进行通孔钻孔时，钻头磨损更快。更重要的是，在孔壁进行电镀（沉铜）以实现电气连接时，需要确保深孔内壁也能沉积上均匀、足厚的铜层，这对电镀工艺提出了极高要求。

• 成本考量：使用的原材料（铜）更多，且制造过程更耗时、良率管理更严格，因此4oz厚铜PCB的成本显著高于普通PCB。

主要应用领域

4oz厚铜电路板并非用于所有电子产品，其特性决定了它在特定领域大放异彩：

• 电源供应设备：如UPS（不间断电源）、开关电源（SMPS）、逆变器和整流器中的功率转换模块。
• 汽车电子：电动汽车的电机控制器、车载充电机（OBC）、电池管理系统（BMS）等高压大电流部件。
• 工业设备：变频器、伺服驱动器、电焊机及大型工业控制系统的背板。
• 新能源领域：太阳能光伏逆变器、风力发电系统的功率调节单元。
• 高功率LED照明：用于街道照明、体育场馆照明等需要大电流驱动的LED阵列基板。
• 航空航天与国防：雷达系统、高功率射频设备以及各种需要极端可靠性和散热能力的军用电子装置。

设计考量要点

在设计4oz厚铜PCB时，工程师需特别注意：

• 与PCB制造商早期沟通：明确其工艺能力，如可实现的最小线宽/线距、钻孔孔径限制等，以便进行可制造性设计（DFM）。
• 电流与温升计算：利用IPC-2152等标准或仿真工具，精确计算导线宽度，确保在预期电流下温升在安全范围内。虽然铜厚增加，但仍需合理布线。
• 热管理设计：结合厚铜层，优化散热过孔（thermal via）的布局和填充材料，并考虑与外部散热器的连接方式。
• 信号完整性：对于混合设计（既有大电流功率部分，又有高速信号部分），需注意厚铜层可能对阻抗控制带来的影响，并采取适当隔离措施。

###

4oz厚铜电路板代表了PCB技术向高功率、高可靠性方向演进的重要分支。它通过牺牲一部分布线密度和制造成本，换取了卓越的电流承载能力和散热性能，成为了现代高功率电子系统不可或缺的基石。随着电动汽车、可再生能源和工业4.0的持续推进，厚铜PCB技术将继续发展，并可能催生出更厚的铜层（如6oz、10oz）乃至更先进的制造工艺，以满足未来更严苛的电子应用需求。
